Metalna transportna mrežasta traka naspram žičane transportne mreže: okvir za tehnički odabir
Razlika između metalne pokretne trake i žičane mreže nije samo semantička - ona određuje operativnu učinkovitost, usklađenost sa sanitarnim uvjetima i ukupni trošak vlasništva. Dok se pojmovi često koriste kao sinonimi, kritične razlike u arhitekturi tkanja, kapacitetu opterećenja i toplinskom odgovoru diktiraju da je svaki od njih prikladan za različite industrijske procese. Ovaj članak pruža usporedni okvir za usmjeravanje odluka o nabavi visoke vrijednosti, nadilazeći generičke specifikacije kako bi se pozabavili izazovima proizvodnje u stvarnom svijetu.
Izvan terminologije: definiranje dviju arhitektura
U industrijskom transportu, pojmovi metalna transportna mrežasta traka i žičana transportna mreža često se spajaju. Međutim, tehničke specifikacije povlače jasnu liniju: žičana transportna mrežas izrađeni su od pletenih ili spiralno namotanih okruglih žica, stvarajući fleksibilnu, otvorenu strukturu idealnu za toplinsku obradu. Nasuprot tome, šira kategorija metalna transportna mrežasta traka obuhvaća konstrukcije koje koriste ravnu žicu, oblikovane bale ili lančane veze koje daju prednost strukturnoj krutosti i prijenosu velikog opterećenja [citat:1][citat:5].
Praktične implikacije su neposredne. Remen od žičane mreže s otvorenom površinom do 86% omogućuje vrhunski protok zraka za sušenje ili zamrzavanje, dok remen od metalne mreže od ravne žice pruža glatkiju površinu za nošenje za osjetljive proizvode ili proizvode male veličine [citat:10][citat:5]. Razumijevanje ove temeljne razlike prvi je korak prema optimizaciji vaše pokretne trake.
Opterećenje i vlačna čvrstoća
Metalni mrežasti pojasevi s lančanim pogonom podnose velika opterećenja i visoku napetost. Remeni od žičane mreže ističu se u lakim do srednjim uvjetima rada s manjom masom remena [citat:1][citat:7].
Toplinska izvedba
Žičane mreže pružaju brz, ujednačen prijenos topline—idealno za pečenje i zamrzavanje. Metalni pojasevi od ravne žice nude veću otpornost na toplinu u pećnicama [citat:3][citat:5].
Higijena i mogućnost čišćenja
Dizajn otvorene mreže (oba tipa) omogućuje CIP čišćenje. Inačice od nehrđajućeg čelika zadovoljavaju standarde USDA/NSF; pojasevi od žičane mreže imaju manje pukotina za nakupljanje patogena [citat:8][citat:10].
Prilagodba
Oba nude široku prilagodbu: promjer žice (0,9–5,0 mm), veličine oka (1,5–25 mm) i vrste rubova (jednostruka/dvostruka petlja, u obliku slova C) [citat:1][citat:10].
Usporedna analiza: Žičana mreža u odnosu na ravnu metalnu mrežu
Odabir između tradicionalnog žičana transportna mreža i a flat-wire metalna transportna mrežasta traka ovisi o specifičnim parametrima procesa. Tablica u nastavku sintetizira kritične inženjerske kompromise.
| Parametar | Žičana transportna mreža | Metalni mrežasti pojas od ravne žice |
| Tkanje/Gradnja | Spiralne zavojnice (uravnotežene, složene) ili pletene okrugle žice [citat:3][citat:12] | Isprepletene cik-cak ravne trake povezane prolaznim šipkama [citat:5] |
| Otvoreno područje | Do 86% – izvrsno za protok zraka i odvodnju [citat:10] | Umjereno do visoko – ali može biti restriktivno s uskim tkanjem [citat:5] |
| Površinski profil | Blago teksturiran (okrugla žica) – može utjecati na kontakt s proizvodom | Ravno i glatko – idealno za stabilan prijenos proizvoda [citat:5] |
| Tipične primjene | Pečenje, zamrzavanje, prženje, pranje, sušenje [citat:1][citat:3] | Prijenos peći, sušenje u teškim uvjetima, rukovanje dijelovima [citat:5] |
| Pogonski mehanizam | Frikcijski pogon ili lančanik (pozitivne varijante pogona) [citat:3] | Obično se pokreće lančanikom s lančanim rubovima za teška opterećenja [citat:7] |

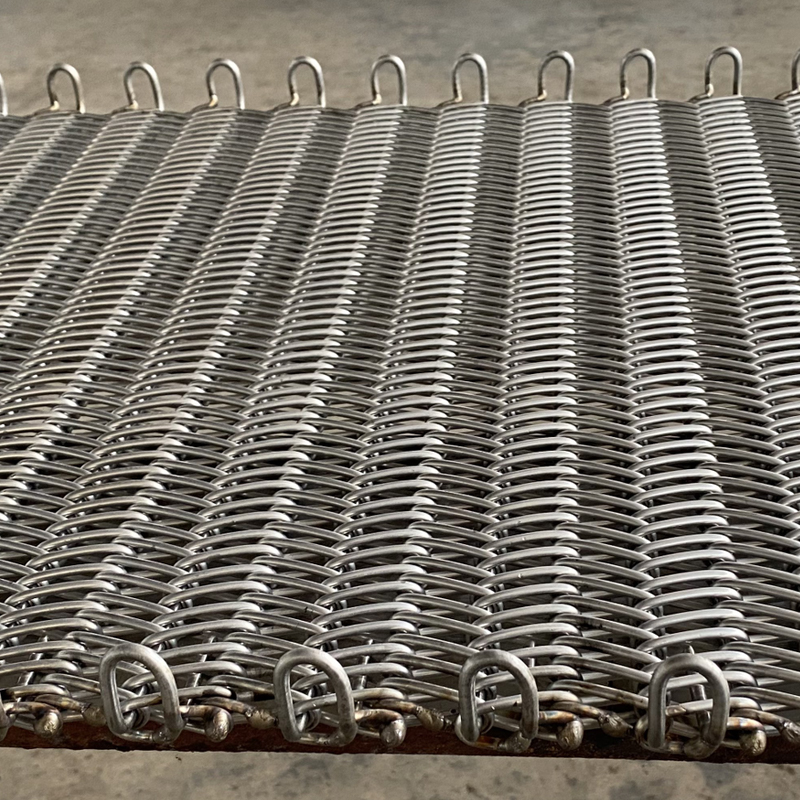

| Mogućnosti ruba | Jednostruka petlja, dvostruka petlja, u obliku slova C (kako bi se smanjilo petljanje) [citat:10] | Zavareni ili savijeni rubovi; često ojačan lancem [citat:1][citat:7] |
Kriteriji strateškog odabira voditelja proizvodnje
Za kupce visoke vrijednosti—kao što su pogoni za preradu hrane ili postrojenja za toplinsku obradu—izbor utječe na protok, kvalitetu proizvoda i cikluse održavanja. Ovdje je okvir za odlučivanje temeljen na empirijskim podacima.
1. Toplinski ciklusi i temperaturni ekstremi
U primjenama koje se kreću od kriogenog zamrzavanja do peći za žarenje (do 1600°F), žičana transportna mreža ima izrazitu prednost. Njegova otvorena struktura omogućuje brz, ravnomjeran prijenos topline, smanjujući toplinski stres i na proizvodu i na samom remenu [citat:12]. Na primjer, u kontinuiranom pečenju, uravnotežena tkana žičana traka osigurava ravnomjernu raspodjelu topline, smanjujući nedosljednosti proizvoda [citat:12]. Nasuprot tome, metalni pojasevi s ravnom žicom, iako su izdržljivi, mogu dulje zadržati toplinu, što može biti korisno u određenim postupcima stvrdnjavanja, ali štetno u linijama brzog hlađenja.
2. Higijenska i sanitarna usklađenost
U preradi hrane, metalna transportna mrežasta traka —osobito od nehrđajućeg čelika—često je preferirani izbor za stroge higijenske standarde. Površine od nehrđajućeg čelika otpornije su na grebanje bolje od plastičnih alternativa, smanjujući utočište patogena [citat:8]. Međutim, unutar metalne kategorije, otvoreni dizajn od žičana transportna mrežas nudi superiornu učinkovitost odvodnje i čišćenja na mjestu (CIP). Podaci pokazuju da trake s do 86% otvorene površine omogućuju sredstvima za čišćenje da prodru i brzo iscure, smanjujući vrijeme zastoja i kemijske ostatke [citat:10]. Dizajni koje prihvaća USDA dodatno potvrđuju ovaj izbor za izravan kontakt s hranom [citat:8].
3. Zadržavanje i prijenos proizvoda
Kritična bolna točka za mnoge operacije je gubitak proizvoda na točkama prijenosa ili kroz mrežu remena. Ako prenosite male dijelove (npr. spojnice, slastice), usko tkanje metalna transportna mrežasta traka s lančanim rubovima sprječava propadanje i progib [citat:5]. Za pekarske predmete, ravna žičana traka daje glatku površinu koja sprječava otiske. Nasuprot tome, pojasevi od žičane mreže s letvicama ili bočnim štitnicima mogu se prilagoditi za održavanje poravnanja proizvoda na nagibima ili pomoću tekućih kupki [citat:7][citat:10].
Preporuke specifične za primjenu
Sljedeći slučajevi upotrebe ilustriraju kako primijeniti kriterije odabira u praksi.
- Pekarstvo i slastičarstvo: A žičana transportna mreža s uravnoteženim tkanjem (npr. 5 x 5 mesh) osigurava odličan protok zraka i stabilnost za jednolično pečenje [citat:12]. Za glazirane ili osjetljive kolače, ravna žičana traka nudi glatku površinu kako bi se spriječilo lijepljenje.
- Prženje i pečenje: Otvorena struktura a pojas od žičane mreže omogućuje učinkovito otjecanje ulja, poboljšavajući teksturu proizvoda i smanjujući prenošenje ulja [citat:1][citat:8]. Konstrukcija od nehrđajućeg čelika ovdje je obavezna zbog otpornosti na koroziju.
- Žarenje i toplinska obrada: Okolina s visokom temperaturom zahtijeva a metalna transportna mrežasta traka s visokougljičnim čelikom ili legurama nehrđajućeg čelika. Dizajni s lančanim pogonom s križnim osloncima ključni su za rukovanje teškim teretima na temperaturama do 1600°F [citat:7].
- Pranje i sušenje: Žičane transportne mreže s visokom otvorenom površinom (npr. 82% ) idealni su za brzu drenažu i učinkovito sušenje, jer dopuštaju vodi i zraku nesmetan prolaz [citat:10].
Ukupni trošak vlasništva (TCO) i odabir materijala
Kupci visoke vrijednosti moraju uzeti u obzir ne samo početnu kupovnu cijenu, već i održavanje, potrošnju energije i dugovječnost remena.
- Ocjene materijala: Obje vrste remena dostupne su od nehrđajućeg čelika (npr. 1.4301/304), ugljičnog čelika i pocinčanog čelika. Nehrđajući čelik, iako skuplji u početku, nudi vrhunsku otpornost na koroziju i higijenu, smanjujući učestalost zamjene u vlažnim ili kiselim okruženjima [citat:1][citat:2].
- Učinkovitost napajanja: Žičane transportne mreže obično imaju manju masu remena od čvrstih ili teških metalnih mrežastih remena, što znači nižu potrošnju energije i bržu obradu [citat:8][citat:10).
- Mogućnost popravka: Modularni dijelovi u nekim metalnim mrežastim trakama omogućuju brze popravke zamjenom pojedinačnih modula bez rastavljanja cijelog transportera, značajno smanjujući vrijeme zastoja [citat:8].
Na primjer, 48-inčni široki lančani pogon metalna transportna mrežasta traka koji se koristi za stvrdnjavanje pričvršćivača može zahtijevati dodatne potpore kako bi se spriječilo ugibanje pod velikim opterećenjem, ali njegova robusna konstrukcija osigurava desetljeća rada uz pravilno održavanje [citat:5]. Nasuprot tome, remen od žičane mreže za lake uvjete rada u rashladnom tunelu, iako zahtijeva manje strukturne potpore, možda će trebati češće prilagodbe napetosti kako bi se održalo praćenje.
Izvan standarda: lančane i zakrivljene konfiguracije
Za zahtjevne primjene, obje vrste remena mogu se poboljšati naprednim konfiguracijama.
- Metalni mrežasti remeni s lančanim pogonom: Zavarivanjem lanaca velikog koraka na rubove, remen postaje samonosiv i može podnijeti velika opterećenja, velike udaljenosti i nagibe [citat:7]. Ova konfiguracija također rješava probleme praćenja koji su uobičajeni u sustavima pokretanim trenjem.
- Radijus (zakrivljeni) pojasevi: Poseban suženi korak žičana transportna mrežas omogućuju prijenos oko uglova bez prijenosnih točaka, zadržavajući usmjerenost proizvoda i smanjujući otisak [citat:10].
- Letovi i bočni zaštitnici: Dodavanje letvica (povišenih šipki) u intervalima pomaže u odvajanju proizvoda ili njihovom premještanju uz strme uzbrdice, dok bočni štitnici sprječavaju prolijevanje [citat:10][citat:5].
