Mrežasti pojas otporan na toplinsku obradu: praktični vodič za usporedbu

Pravo mrežasti pojas otporan na toplinsku obradu odabire se usklađivanjem sastava legure i vrste tkanja s temperaturom i opterećenjem peći — a ne odabirom najjeftinije opcije u katalogu. Remen ocijenjen za kontinuirani rad na 850°C prerano će otkazati u peći za pougljičenje na 1050°C, dok pretjerano specificirani remen za pećnicu za sušenje na niskim temperaturama nepotrebno gubi proračun. Ispravnim usklađivanjem sprječavaju se skupa neplanirana gašenja i produljuje vijek trajanja remena s nekoliko mjeseci na nekoliko godina.

Odabir legure određuje temperaturu stropa

Svaki mrežasti remen otporan na toplinsku obradu izrađen je od legure odabrane posebno za toplinsko i kemijsko okruženje s kojim će se suočiti. Legura je najveći pojedinačni faktor koji odvaja remen koji preživi 18 mjeseci od onog koji preživi 5 godina u istoj peći.

Uobičajena pogreška je odabir legure samo na temelju vršne temperature peći bez uzimanja u obzir atmosfere. Okolina za pougljičenje i nitriranje kemijski je agresivna čak i pri umjerenim temperaturama, a remen od nehrđajućeg čelika 304 izložen atmosferi za pougljičenje na samo 900°C može pretrpjeti taloženje karbida i krtost mnogo brže nego što bi isti remen bio u pećnici s čistim zrakom na toj temperaturi.

Usporedba uzoraka tkanja

Geometrija tkanja utječe na tri stvari istovremeno: nosivost, potporu proizvoda i protok zraka kroz remen. Odabir pogrešnog tkanja za proizvod koji se prenosi često uzrokuje više operativnih glavobolja od odabira pogrešne legure.

• Uravnoteženo tkanje: Nudi najveći omjer čvrstoće i težine i standardni je izbor za teška opterećenja kao što su metalni dijelovi ili lijevane komponente koje se kreću kroz peći za kaljenje.
• Flat-flex (ljestvičasto) tkanje: Pruža ravniju, stabilniju površinu idealnu za male ili labave dijelove poput spojnih elemenata, ležajeva i granuliranih proizvoda koji bi mogli propasti kroz otvorenije tkanje.

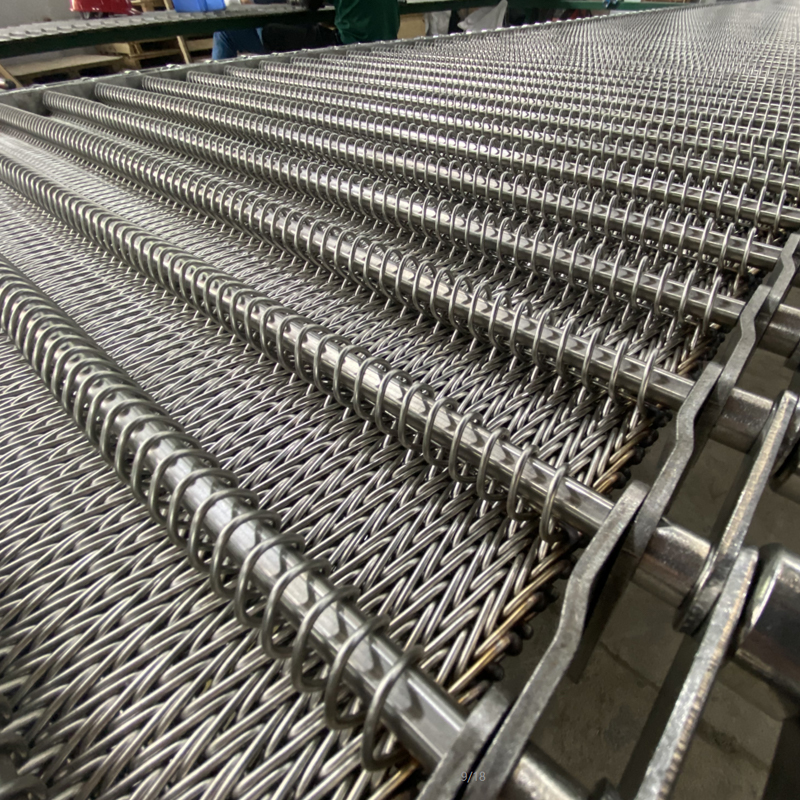

• Spiralno tkanje: Povećava otvoreni prostor za protok zraka i ravnomjernu distribuciju topline, što ga čini prikladnim za konvekcijske pećnice i aplikacije za sušenje gdje je ujednačeno izlaganje toplini važnije od sirove nosivosti.
• Složeno uravnoteženo tkanje: Dodaje poprečne šipke za dodatnu krutost, koristi se tamo gdje pojasevi moraju obuhvatiti široku širinu peći bez pretjeranog ugiba.

Na primjer, remen spiralnog tkanja obično nudi 60-70% otvorene površine, u usporedbi s otprilike 40-50% za standardno uravnoteženo tkanje. Ta se razlika izravno pretvara u brže, ravnomjernije zagrijavanje za lagane proizvode, ali također znači da traka spiralnog tkanja nosi znatno manje opterećenja po jedinici širine - što je čini lošom zamjenom u pećima koje prenose guste metalne komponente.

Promjer žice i nosivost

Promjer žice unutar dane legure i tipa tkanja izravno određuje koliko težine mrežasti remen otporan na toplinsku obradu može nositi bez trajnog istezanja ili progiba između potpornih tračnica. Deblja žica povećava nosivost, ali smanjuje fleksibilnost i otvorenu površinu, tako da je izbor uvijek kompromis, a ne jednostavna odluka "veće to bolje".

Premali promjer žice čest je uzrok preranog kvara remena — remen koji pod opterećenjem popusti čak 2–3% iznad svoje nominalne tolerancije doživjet će neravnomjerno trošenje na rubovima i ubrzano istezanje u središtu, skraćujući očekivani radni vijek za čak pola.

Otpornost na oksidaciju i atmosferu

Atmosfera peći dramatično mijenja korozijsko ponašanje mrežaste trake otporne na toplinsku obradu u usporedbi s ponašanjem iste legure na otvorenom. Redukcijske atmosfere (uobičajene kod svijetlog žarenja) općenito su manje agresivne za legure nikal-kroma od oksidacijskih atmosfera pri istoj temperaturi. Nasuprot tome, atmosfere nitriranja mogu uzrokovati dušikovu krtost u remenima koji nisu posebno ocijenjeni za to okruženje, što dovodi do iznenadnog pucanja, a ne do postupnog trošenja.

Trake namijenjene za oksidirajuća okruženja, okruženja visoke vlažnosti ili slane kupke imaju koristi od većeg sadržaja kroma, jer krom tvori stabilan oksidni sloj koji usporava daljnju oksidaciju. Remen s 25% udjela kroma obično će nadmašiti onaj s 18% kroma sa velikom marginom u kontinuiranoj oksidacijskoj službi iznad 900°C, iako obje mogu izgledati identično pri isporuci.

Prakse održavanja koje produljuju vijek trajanja remena

Čak će i ispravno specificirana mrežasta traka otporna na toplinsku obradu imati slabije rezultate bez odgovarajućeg rukovanja i održavanja. Nekoliko postupaka dosljedno odvaja dugotrajne instalacije od onih kojima je potrebna česta zamjena:

• Izbjegavajte brze toplinske cikluse gdje je to moguće — ponovljeni brzi ciklusi zagrijavanja i hlađenja uzrokuju veći stres od zamora nego stabilan kontinuirani rad na istoj vršnoj temperaturi.
• Održavajte prilagodbe praćenja i napetosti unutar tolerancije proizvođača; remen koji ide čak i malo izvan središta troši se neravnomjerno i može skratiti vijek trajanja za 30% ili više.
• Redovito provjeravajte istrošenost rubova, budući da rubovi obično otkazuju prije središta remena zbog neravnomjerne raspodjele napetosti preko potpornih tračnica.
• Uklonite ostatke i naslage kamenca koji mogu djelovati kao abraziv između remena i valjaka, ubrzavajući trošenje na kontaktnim točkama.

Odgovarajući tip remena za primjenu u peći

Odabir među opcijama mrežaste trake otporne na toplinsku obradu u konačnici se svodi na podudaranje četiriju varijabli odjednom — legure, tkanja, promjera žice i atmosfere — za određeni proces u peći, a ne na optimiziranje bilo kojeg pojedinačnog faktora u izolaciji. Peć za pougljičenje koja neprekidno radi na 950°C u atmosferi bogatoj ugljikom zahtijeva leguru s visokim udjelom nikla u uravnoteženom tkanju s debljom žicom kako bi podnijela i kemijski napad i težinu dijela. Nasuprot tome, pećnica za sušenje koja radi na 300°C može koristiti lakše spiralno tkanje od nehrđajućeg čelika 304 bez ikakvog kompromisa u izvedbi, uz djelić cijene.

Objekti koji dokumentiraju vršnu temperaturu svoje peći, vrstu atmosfere i tipičnu težinu punjenja prije nego što zatraže ponude, daleko su bolje pozicionirani za točnu usporedbu opcija, budući da ove tri podatkovne točke same eliminiraju većinu neusklađenih specifikacija trake prije nego što se naruči jedan uzorak.
